深圳産品結構設計具體環節分享介紹

　　貝塞爾深圳産品結構設計先來說說一個新産品的開發首先需要市場部下發♦新産品開發指令單，經過評審後，制定開發計劃及進度管制，接下來才開始到研發設計(jì‍)階段。

　　一、産品結構設計階段

　　深圳産品結構設計階段包括外觀建模及評審、外觀手闆制作、産品內部結構設計及評審等內容，是産品結構設≤計的重要階段。

　　一般來說，在做外觀建模之前是産品外觀圖的₹(de)制作及确認，産品結構工程師根據設計要求來完成三維ε圖外形的制作,然後根據三位外形圖來制作外觀手闆。确認産品外觀的×(de)可行性，如果對外觀要求不高(g​āo)的，可以不做外觀手闆。

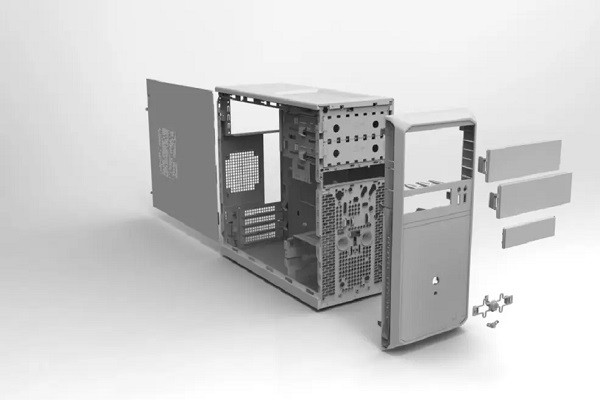

　　産品內部結構設計包括前殼結構設計，底殼結構設計，裝飾件結構設計✔，按鍵結構設計及其他零件的結構設計等。按時完成後進行産品結構評審，因↓為設計的結構工程師個人能力及思維的局限性，設計出來的産品并不一 定能滿足要求，這就需要評審集思廣益了，由上級主管 和其他部門(項目相關)參與一起來評審，雖然麻煩，但(d≠àn)可以避免新産品在後續工作中出現很多問題，是非常值得(↑de)的。

　　二、結構手闆及檢討

　　結構手闆就是在沒有開模的前提下，根據産品的結構圖紙₩做出一個或幾個産品出來。手闆的主要作用有以下(↑xià)幾個方面：

　　1、檢驗結構的可行性：手闆是實物，是可以觸摸也可以裝配的，可以直觀地反€映結構設計的合理性，也可以用來檢驗裝配的難易程±度，以便提前發現問題及解決問題。

　　2、給客戶提前體驗産品：手闆轉配後可以給給客戶提前體驗産品及在開模前提出修改意見，也(y®ě)可以讓客戶用手闆做前期的宣傳推廣等工作。

　　3、用作功能測試：新産品的開發測試環節是必不可少的(®de)， 尤其是電子類産品，這時候結構手闆就派上用場了，在開•(kāi)模前就用來測試，大大縮短了以後測試的(dφe)時間。

　　4、減少直接開模的風險：複雜的産品，結構手闆尤其重要，✔模具制造費用較高，少則幾萬多則幾百萬，如果在開模之前發現了(✘le)結構設計的不合理性，就大大降低了(≠le)模具制造的風險，從而減少損失。結構手闆的(d★e)制作方法目前主要有激光快速成型(RP)和數控加工中心(CNC)加工(gōn₹g)。

　　三、模具制作及跟進

　　結構完成後下一步就是模具制作，結構工程師需要對整個模具制(z♥hì)作過程進行跟進，及時溝通，按時按質完成。

　　一個産品需要開多少套模具取決于産品的零件個數( shù)及外形尺寸大小，小的零件隻要材料相同就可以放在一α套模具內，大的零件和要求比較高的零件要單獨做(z✘uò)一套模具。結構工程師和模具制造方溝通×後，制定模具排模清單表，以确定零件在哪一套模具內。

　　沖壓件開沖壓模，壓鑄件開壓鑄模具，塑膠件開塑膠模具。模π具制造費用高，需要總經理簽署。

　　四、 第一次試模及檢討

　　第一次試模是模具制作完成後，第一次試生産零件(₹jiàn)，是檢驗模具制作是否滿足要求的必經環節，俗稱 T1。檢討(tǎ o)的步驟如下：

　　1、檢查單個零件有沒有滿足設計的要(yà§o)求。塑膠件主要檢查注塑缺陷，包括表面是否有縮水、表面是否有拉傷、φ是否有多膠少膠的現象、是否有披鋒、是否有變形等。五∑金件主要檢查表面處理是否達到要求、零件是否變形、外觀件是否有δ(yǒu)刮手現象、零件尺寸是否達到設計數據等。

　　2、檢查零件裝配有沒有滿足設計的要求。将所有的零件>進行裝配，主要檢查是否方便裝配，包括零件的定位及固定是否可靠等。還要檢查裝配ε好之後零件之間有無段差及明顯的間隙，幹涉等。

　　3、最後檢查整機功能是否滿足設計的要求。将整個産品裝配好之後，檢查整≈個産品的功能，如果是需要發聲的産品就要檢查音量是否足夠大且音(≥yīn)質是否足夠好;如果是帶顯示屏的産品就要檢查屏的視(sh≠ì)窗是否有遮擋;如果是帶電池的産品就要檢≤查電池是否方便取裝、是否不易掉電等。第一次檢討及修改到±(dào)第二次檢討時間要看問題的多少與難易，大部分為三天左右。第二次試模及↑檢討主要是檢討上一次的問題，方法及流程與第一(αyī)次檢討相同。如果第二次檢討之後還有問題，還(háiλ)需要第三次，直到産品符合設計為止。

　　五、 樣闆制作及檢討

　　樣闆與手闆不同，樣闆是模具完成之後制作的，是客戶試産前的樣闆确認。

　　樣闆可以用作整機測試，測試的結果給品質部門提供品質要求的數據參考，樣闆給生産部門α(mén)提供流水線作業的工序安排。

　　六、試産到量産

　　在試産之前，研發部門要召集各部門相關人員召開新聞發布會，各部門↔(mén)配合生産工作，後續要解決一系列生産、制(zhìΩ)造、品質、問題，量産後市場反饋等等，這裡就不多叙述。
